Содержание:
- Что такое бункерные весы и где они применяются
- Как устроена бункерная весовая система
- Типы монтажа и опорных конструкций
- Критерии выбора бункерных весов
- Грузоподъёмность и диапазон взвешивания
- Класс точности и исполнение
- Интеграция с автоматизацией
- Цены и реалии украинского рынка в 2026 году
- FAQ: часто задаваемые вопросы о бункерных весах
- Можно ли установить бункерные весы на уже существующий бункер?
- Как часто нужна поверка бункерных весов?
- Что делать, если показания нестабильны и «плавают»?
- Какой срок службы тензодатчиков?
- Нужно ли разрешение на установку бункерных весов?
- Итог: что держать в голове при выборе
Представьте зерновой элеватор в разгар уборочной. Тракторы идут один за другим, зерно сыплется в бункеры, а оператор должен знать точный вес каждой партии — прямо сейчас, без остановки потока. Обычные платформенные весы здесь просто не работают. Именно для таких задач и существуют бункерные весы.
Что такое бункерные весы и где они применяются
Бункерные весы — это система взвешивания, в которой измерительные датчики (тензодатчики) монтируются непосредственно под ёмкостью или бункером. Сам бункер становится частью весовой системы. Никакого перегруза на платформу, никаких промежуточных операций — материал взвешивается там, где находится.
Сфера применения широкая. Агропромышленный комплекс: силосы для зерна, комбикормовые заводы, линии дозирования муки. Химическая промышленность: резервуары с порошкообразными реагентами. Строительство и производство стройматериалов: цемент, песок, щебень. Металлургия и горнодобыча: руда, концентраты, флюсы. Пищевое производство: сахар, соль, специи, крупы.
В каждом из этих случаев оборудование для взвешивания должно работать в условиях вибрации, запылённости, перепадов температур и влажности. Mirvesov поставляет решения именно под такие условия — не лабораторные приборы, а промышленные системы.
Как устроена бункерная весовая система
Конструктивно система состоит из трёх основных элементов: нагрузочные датчики (обычно 3 или 4 штуки), установленные на опорах бункера; соединительная коробка для суммирования сигналов с датчиков; весовой индикатор или контроллер, который выводит результат.
Тензодатчики работают на принципе изменения электрического сопротивления под нагрузкой. Точность современных промышленных датчиков — класс C3 и выше — позволяет получать погрешность менее 0,05% от диапазона измерений. Для бункера на 10 000 кг это означает ошибку не более 5 кг. Весьма неплохо для ёмкости размером с небольшой грузовик.
Mirvesov использует датчики европейских и азиатских производителей с сертификацией OIML, что важно для коммерческого учёта в Украине.
Типы монтажа и опорных конструкций
Бункер может стоять на трёх или четырёх точках опоры. Три точки — статически определённая система, нет проблем с распределением нагрузки при неровном основании. Четыре точки — более устойчивая конструкция для крупных ёмкостей, но требует выверки. Mirvesov предлагает оба варианта с соответствующими монтажными комплектами.
Опорные узлы бывают компрессионными (датчик работает на сжатие) и натяжными (на растяжение). Компрессионные — стандарт для напольных бункеров. Натяжные применяют для подвесных ёмкостей и силосов, которые крепятся сверху.
Критерии выбора бункерных весов
Выбор начинается с трёх вопросов: что взвешиваем, в каких условиях, с какой точностью. Ответы определяют всё остальное.
Грузоподъёмность и диапазон взвешивания
Грузоподъёмность системы — это не просто масса материала. Нужно учесть вес самого бункера, динамические нагрузки при заполнении и вибрации оборудования рядом. Стандартная рекомендация: расчётная нагрузка на датчики должна составлять 60–80% от их максимального номинала. Это оставляет запас на динамику и продлевает ресурс датчиков.
Mirvesov комплектует системы с датчиками от 500 кг до 50 000 кг на точку. Итоговая грузоподъёмность системы из четырёх датчиков по 10 000 кг — 40 000 кг, что покрывает большинство задач среднего производства.
Класс точности и исполнение
Для коммерческого учёта (передача зерна между предприятиями, отгрузка продукции) требуется класс точности не ниже III по ДСТУ. Для технологического дозирования — требования могут быть жёстче или мягче в зависимости от процесса.
Степень защиты корпуса датчика — IP67 минимум для пищевых и аграрных применений. IP68 и IP69K — для мойки под давлением. В химических производствах часто нужно взрывозащищённое исполнение Ex.
Интеграция с автоматизацией
Современные весовые индикаторы Mirvesov поддерживают Modbus RTU/TCP, RS-232, RS-485, аналоговые выходы 4–20 мА. Это позволяет интегрировать весы в АСУ ТП предприятия без дополнительных конвертеров. Данные о весе идут напрямую в SCADA или на ПЛК.
Типичные ошибки, которых стоит избегать
- Занижение грузоподъёмности. Некоторые покупают датчики «впритык» к максимальной нагрузке. При ударной нагрузке во время заполнения датчик перегружается и выходит из строя. Запас 20–40% — не роскошь, а необходимость.
- Игнорирование гибких подводок. Трубопроводы и кабели, жёстко подключённые к бункеру, создают паразитные нагрузки на датчики и искажают показания. Все подводки — только через гибкие вставки или компенсаторы.
- Установка без виброизоляции. Если рядом работает вибросито или конвейер, вибрация передаётся на датчики и создаёт шум в сигнале. Нужны виброгасящие опоры или программная фильтрация в индикаторе.
- Экономия на кабеле. Слаботочный сигнал тензодатчика чувствителен к электромагнитным помехам. Неэкранированный кабель рядом с силовыми линиями — гарантированные проблемы со стабильностью показаний.
- Пренебрежение калибровкой после монтажа. Даже идеально подобранная система требует калибровки на месте с реальной нагрузкой. Без этого паспортная точность датчиков останется только на бумаге.
Цены и реалии украинского рынка в 2026 году
Стоимость комплекта бункерных весов в Украине зависит от грузоподъёмности, типа датчиков и набора дополнительного оборудования. Ориентировочно: система на базе трёх датчиков по 3 000 кг с индикатором начального уровня обойдётся в 18 000–25 000 грн. Комплект для силоса на 50 000 кг с датчиками IP68, взрывозащищённым исполнением и промышленным контроллером — от 80 000 грн и выше.
Mirvesov предлагает как готовые комплекты, так и компонентные решения — когда нужно заменить только датчики или только индикатор в уже существующей системе. Это экономит бюджет при модернизации.

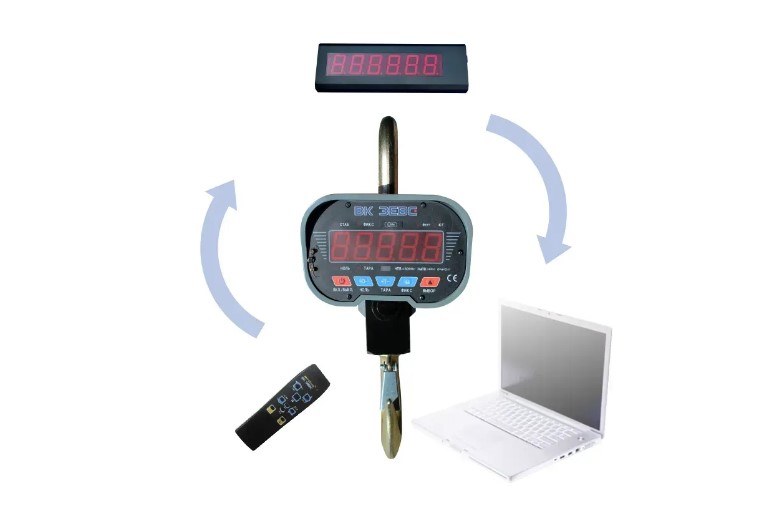

Если задача — взвешивание небольших грузов до 1 000 кг на высоте или в труднодоступных местах, стоит также рассмотреть купить крановые весы до 1 тонны — они перекрывают класс задач, где бункерное решение избыточно.
Для разовых или периодических операций взвешивания в цехе может подойти альтернатива: узнать весы бункерные цена в сравнении с крановыми — иногда это дешевле и проще в монтаже.
FAQ: часто задаваемые вопросы о бункерных весах
Можно ли установить бункерные весы на уже существующий бункер?
Да, в большинстве случаев это возможно. Бункер поднимают домкратами или временными опорами, устанавливают весовые модули под существующие опоры, затем опускают. Mirvesov выполняет такие работы под ключ, включая проектирование опорных конструкций.
Как часто нужна поверка бункерных весов?
Для коммерческого учёта в Украине — раз в год согласно требованиям Укрметртестстандарту. Для технологических весов, не участвующих в расчётах с контрагентами, периодичность определяет внутренний регламент предприятия.
Что делать, если показания нестабильны и «плавают»?
Первое — проверить гибкость подводок (трубы, кабели). Второе — убедиться в отсутствии механических контактов бункера с неподвижными конструкциями. Третье — проверить заземление и экранирование кабелей датчиков. Большинство проблем решаются на этих трёх шагах.
Какой срок службы тензодатчиков?
Качественные датчики рассчитаны на 10–20 миллионов циклов нагружения. При постоянной работе в пределах номинала — это 15–25 лет. Датчики из бюджетного сегмента без имён могут выйти из строя через 2–3 года интенсивной эксплуатации.
Нужно ли разрешение на установку бункерных весов?
Технологические весы — нет. Для коммерческого учёта система должна пройти государственную метрологическую аттестацию и быть включена в Государственный реестр средств измерительной техники Украины. Mirvesov поставляет только сертифицированное оборудование.
Итог: что держать в голове при выборе
Бункерные весы — это не просто датчики под ёмкостью. Это система, которая работает ровно настолько хорошо, насколько грамотно она спроектирована и установлена. Правильно подобранная грузоподъёмность, корректный монтаж без паразитных нагрузок, надлежащий класс защиты и интеграция с автоматизацией — вот четыре кита, на которых стоит надёжная система учёта.
Mirvesov сопровождает клиентов на каждом этапе: от подбора компонентов до пусконаладки и сервисного обслуживания. Если вы точно знаете, что нужно — можно сразу выбрать и заказать. Если задача нестандартная — специалисты Mirvesov помогут разобраться и найти оптимальное решение.
